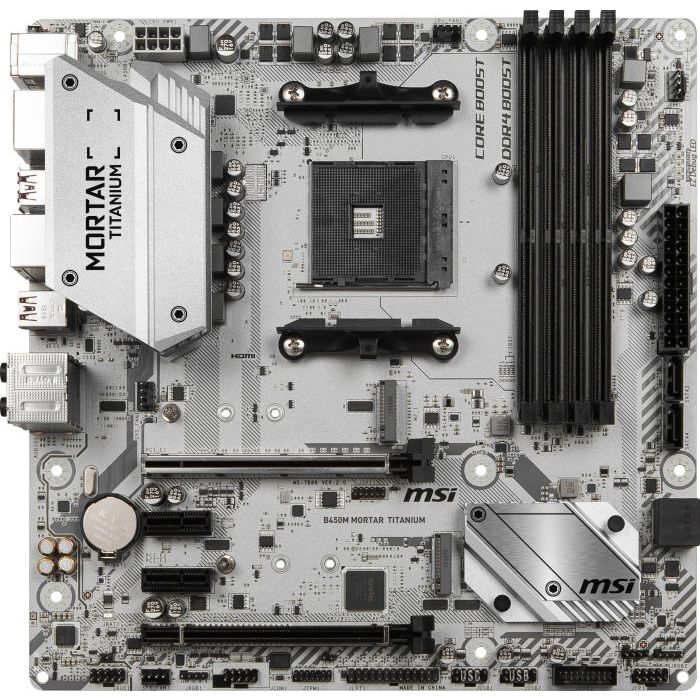

MSI B450M Mortar Titanium

PROCESSOR

Ondersteunt AMD ® Ryzen 1e en 2e generatie / Ryzen ™ met Radeon ™ Vega Graphics / Athlon ™ met Radeon ™ Vega grafische processor voor socket AM4

Zie ondersteunde processors

CHIPSET

AMD ® B450 chipset

GEHEUGEN

• 4 x DDR4-geheugenslots, ondersteunen tot 64 GB
  • Ondersteunt 1866/2133/2400 / 2667Mhz (door JEDEC)
  • Ondersteunt 2667/2800/2933/3000/3066/3200/3466 MHz (door A-XMP OC MODE)
• Geheugenarchitectuur met twee kanalen
• Ondersteunt niet-ECC UDIMM-geheugen
• Ondersteunt ECC UDIMM-geheugen (niet-ECC-modus)

1. Raadpleeg www.msi.com voor meer informatie over compatibel geheugen

UITBREIDINGSSLOTEN

• 1 x PCIe 3.0 x16-slot (PCI_E1)
  • Ondersteunt x16-snelheden met AMD ® Ryzen ™ 1e en 2e generatie processoren
  • Ondersteunt x8-snelheid met AMD ® Ryzen ™ met Radeon Vega Graphics-processors
  • Ondersteunt x4-snelheid met AMD ® Athlon ™ met Radeon ™ Vega grafische processors
• 1 x PCIe 2.0 x16 slot (PCI_E4, ondersteunt x4-modus) 1
• 2 x PCIe 2.0 x1 slots 2

1. PCI_E4 slot is niet beschikbaar wanneer een M.2 SSD is geïnstalleerd in het M2_2 slot.
2. PCI_E2 slot is niet beschikbaar als een uitbreidingskaart in de PCI_E3-sleuf is geïnstalleerd.

ONBOARD GRAPHICS

• 1 x DisplayPort ondersteunt een maximale resolutie van 4096x2304 bij 60Hz, 2560x1600 bij 60Hz, 3840x2160 bij 60Hz, 1920x1200 bij 60Hz 1,2

• 1 x HDMI ™ 1.4-poort, ondersteunt een maximale resolutie van 4096x2160 bij 30Hz, 2560x1600 bij 60Hz 1,2

1. Alleen ondersteuning bij gebruik van AMD ® Ryzen ™ met Radeon ™ Vega Graphics / Athlon ™ met Radeon ™ Vega grafische processors
2. Maximaal gedeeld geheugen van 2048 MB

MULTI-GPU

• Ondersteunt 2-Way AMD ® CrossFire ™ -technologie

OPSLAGRUIMTE

AMD ® B450 chipset

• 4 x SATA 6 Gb / s-poorten 1
• 1 x M.2-slot (M2_2, sleutel M) 1
  • Ondersteunt PCIe 2.0 x4 2242/2260/2280-opslagapparaten

AMD ® CPU

• 1 x M.2-slot (M2_1, sleutel M) 1
  • Ondersteunt PCIe 3.0 x4 (AMD ® Ryzen 1e en 2e generatie / Ryzen ™ met Radeon ™ Vega Graphics) of PCIe 3.0 x2 (AMD ® Athlon ™ met Radeon ™ Vega Graphics) en SATA 6Gb / s 2242/2260/2280 opslagapparaten

1. PCI_E4 slot is niet beschikbaar wanneer een M.2 SSD is geïnstalleerd in het M2_2 slot.

RAID

AMD ® B450 chipset

• Ondersteunt RAID 0, RAID 1 en RAID 10 voor SATA-opslagapparaten
• Ondersteunt RAID 0 en RAID 1 voor M.2 NVMe RAID

USB

AMD ® B450 chipset

• 1 x USB 3.1 Gen2 (SuperSpeed USB 10 Gbps) Type-C-poort op het achterpaneel
• 1 x USB 3.1 Gen2 (SuperSpeed USB 10 Gbps) Type A-poort op het achterpaneel
• 2 x USB 3.1 Gen1 (2 poorten beschikbaar via de interne USB 3.1 Gen1-connectoren)
• 6 x USB 2.0 (High-speed USB) -poorten (2 Type A-poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB 2.0-connectoren)

AMD ® CPU

• 4 x USB 3.1 Gen1 (SuperSpeed USB) -poorten (4 Type A-poorten op het achterpaneel)

AUDIO

Realtek ® ALC892 Codec

• 7.1-kanaals High Definition Audio
• Ondersteunt S / PDIF-uitvoer

LAN

• 1 x Realtek ® RTL8111H-CG Gigabit LAN-controller

INTERNE CONNECTOREN

• 1 x 24-pins ATX 12V-voedingsconnector
• 1 x 8-pins ATX 12V-voedingsconnector
• 4 x SATA 6Gb / s-connectoren
• 2 x USB 2.0-connectoren (ondersteunt extra 4 USB 2.0-poorten)
• 1 x USB 3.1 Gen1-connector (ondersteunt extra 2 USB 3.1 Gen1-poorten)
• 1 x 4-polige CPU-ventilatorconnector
• 3 x 4-pins systeemventilatorconnectors
• 2 x 5050 RGB LED strip 12V-connectoren
• 1 x TPM-moduleconnector
• 1 x Audioaansluiting op het voorpaneel
• 2 x Systeempaneelconnectors
• 1 x chassisinbraakconnector
• 1 x CMOS-jumper wissen
• 1 x seriële poortconnector
• 1 x parallelle poortconnector

ACHTERPANEEL POORTEN

AFMETINGEN

• 9,6 inch x 9,6 inch (24,4 cm x 24,4 cm)
• Micro-ATX-vormfactor

MONTAGE

8 bevestigingsgaten

BESTURINGSSYSTEEM

• Ondersteuning voor Windows ® 10 64-bit
• Ondersteuning voor Windows ® 7 64-bit
